এসপিটি (SPT) পরীক্ষা কী? আদর্শ পেনিট্রেশন পরীক্ষা নির্ণয়ের বিস্তারিত গাইডলাইন

ভূমিকা

সয়েল টেস্ট বা মাটি পরীক্ষার কথা উঠলেই একটি টেকনিক্যাল শব্দ বারবার শোনা যায়, আর তা হলো 'এসপিটি' (SPT)। যারা নতুন বাড়ি নির্মাণ করছেন বা কনস্ট্রাকশন সেক্টরের সাথে জড়িত, তাদের জন্য এই এসপিটি পরীক্ষা কী এবং কেন এটি এত গুরুত্বপূর্ণ, তা জানা অপরিহার্য।

ইনসাফ বিল্ডিং ডিজাইনের আজকের এই বিস্তারিত গাইডে আপনি জানবেন এসপিটি টেস্টের পদ্ধতি, N-Value এর গুরুত্ব এবং কীভাবে এই টেস্ট আপনার ভবনের ফাউন্ডেশন ডিজাইনে সরাসরি প্রভাব ফেলে।

এসপিটি (SPT) পরীক্ষা কী?

SPT এর পূর্ণরূপ হলো Standard Penetration Test (আদর্শ পেনিট্রেশন পরীক্ষা)। এটি মাটির শক্তিমত্তা এবং ঘনত্ব নির্ণয় করার একটি বিশ্বব্যাপী স্বীকৃত এবং জনপ্রিয় ফিল্ড টেস্ট।

মাটির গভীরে একটি নির্দিষ্ট ওজনের হাতুড়ি বা হ্যামার ফেলে মাটির প্রতিরোধ ক্ষমতা মাপা হয় এই পদ্ধতিতে। এই টেস্টের মাধ্যমে পাওয়া সংখ্যাসূচক মান (N-Value) থেকে ইঞ্জিনিয়াররা মাটির বিভিন্ন বৈশিষ্ট্য নির্ণয় করতে পারেন।

এসপিটি টেস্ট বিশ্বের প্রায় প্রতিটি দেশে ১৯২০ সাল থেকে ব্যবহৃত হয়ে আসছে এবং এটি সবচেয়ে নির্ভরযোগ্য ও সাশ্রয়ী মাটি পরীক্ষা পদ্ধতি।

আদর্শ পেনিট্রেশন পরীক্ষা বর্ণনা ও পদ্ধতি

একটি সঠিক এসপিটি টেস্ট করার জন্য আন্তর্জাতিক মানদণ্ড (ASTM D1586 এবং IS 2131) মেনে চলতে হয়। নিচে ধাপে ধাপে পুরো প্রক্রিয়া বর্ণনা করা হলো:

ধাপ ১: বোরিং করা

প্রথমে বোরিং মেশিন দিয়ে নির্দিষ্ট গভীরতায় একটি গর্ত তৈরি করা হয়। সাধারণত প্রতি ১.৫ মিটার (৫ ফিট) অন্তর অন্তর SPT করা হয়।

ধাপ ২: স্প্লিট-স্পুন স্যাম্পলার (Split-Spoon Sampler) স্থাপন

একটি বিশেষ ধরনের টিউব, যাকে স্প্লিট-স্পুন স্যাম্পলার বলে, তা গর্তের তলদেশে নামানো হয়। এর বাইরের ব্যাস সাধারণত ৫০ মিমি এবং ভেতরের ব্যাস ৩৫ মিমি।

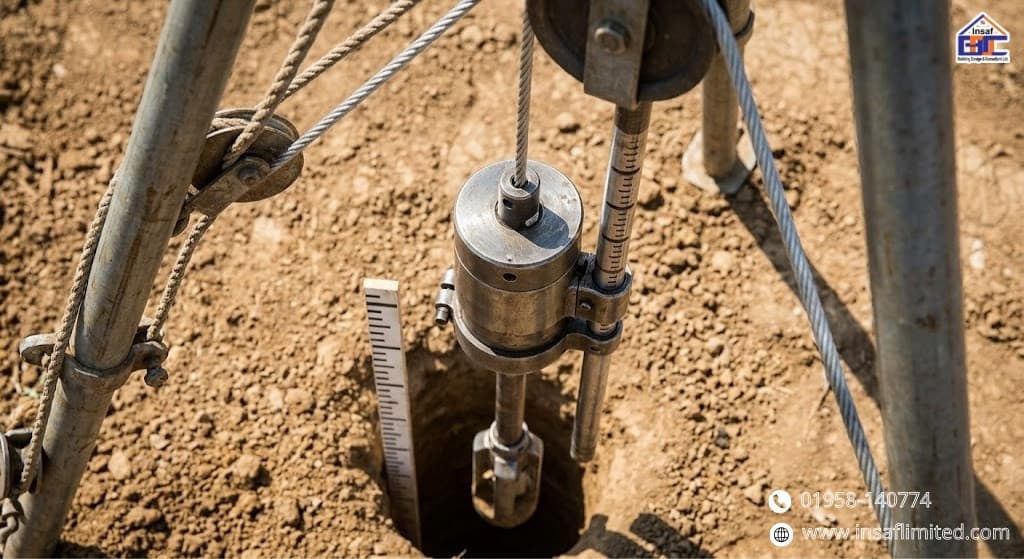

ধাপ ৩: হ্যামার দিয়ে আঘাত করা

এসপিটি টেস্টের মূল অংশ এখানে। নিম্নলিখিত মানদণ্ড কঠোরভাবে মেনে চলতে হয়:

• হ্যামারের ওজন: এই টেস্টে ব্যবহৃত হ্যামার বা হাতুড়ির আদর্শ ওজন হতে হবে ৬৩.৫ কেজি (১৪০ পাউন্ড)।
• ড্রপ হাইট (Drop Height): হ্যামারটিকে ঠিক ৭৬০ মিমি (৩০ ইঞ্চি) ওপর থেকে ফ্রি-ফল বা মুক্তভাবে নিচে ফেলা হয়।
• পেনিট্রেশন বা পতন: মাটির ভেতরে স্প্লিট-স্পুন স্যাম্পলারটিকে মোট ১৮ ইঞ্চি (৪৫০ মিমি) প্রবেশ করানো হয়।

ধাপ ৪: N-Value নির্ণয় (সবচেয়ে গুরুত্বপূর্ণ)

এসপিটি টেস্টের ফলাফল নির্ণয়ের পদ্ধতি:

• প্রথম ৬ ইঞ্চি (১৫০ মিমি): প্রবেশ করতে যতগুলো আঘাত লাগে তা হিসেবে ধরা হয় না। একে সিটিং ড্রাইভ (Seating Drive) বলে। এই অংশে মাটি ইতিমধ্যে বোরিং দ্বারা কিছুটা আলগা হয়ে থাকে।
• পরবর্তী ১২ ইঞ্চি (৩০০ মিমি): প্রবেশ করতে হ্যামারের মোট যতগুলো আঘাত বা ব্লো (Blows) লাগে, তার যোগফলকেই বলা হয় SPT N-Value।

উদাহরণ:

ধরুন, একটি নির্দিষ্ট গভীরতায়:

• প্রথম ৬ ইঞ্চি প্রবেশে লেগেছে ৪টি আঘাত (এটি বাদ দেওয়া হবে)
• পরবর্তী ৬ ইঞ্চি প্রবেশে লেগেছে ৮টি আঘাত
• শেষ ৬ ইঞ্চি প্রবেশে লেগেছে ১০টি আঘাত

তাহলে N-Value = ৮ + ১০ = ১৮

ধাপ ৫: স্যাম্পল সংগ্রহ

স্প্লিট-স্পুন স্যাম্পলারটি উপরে তুলে দুই ভাগে খুলে ভেতর থেকে মাটির নমুনা সংগ্রহ করা হয়। এই নমুনা ল্যাবে পরীক্ষার জন্য পাঠানো হয়।

এসপিটি টেস্ট রিপোর্ট কেন গুরুত্বপূর্ণ?

এই N-Value এর মান দেখেই ইনসাফ লিমিটেডের স্ট্রাকচারাল ইঞ্জিনিয়াররা বুঝতে পারেন মাটির অবস্থা কেমন। N-Value থেকে যে তথ্য পাওয়া যায়:

মাটির ঘনত্ব ও শ্রেণিবিভাগ:

N-Value থেকে যা নির্ণয় করা যায়:

• মাটির ভারবহন ক্ষমতা (Bearing Capacity): N-Value যত বেশি, মাটি তত বেশি লোড নিতে পারবে
• পাইলের গভীরতা: কত গভীরে শক্ত স্তর পাওয়া যাচ্ছে
• সেটেলমেন্ট (Settlement): ভবন কতটা দেবে যেতে পারে
• লিকুইফেকশন রিস্ক: ভূমিকম্পের সময় বালুময় মাটি তরল হয়ে যাওয়ার ঝুঁকি
• ফাউন্ডেশন টাইপ: পাইল নাকি শ্যালো ফাউন্ডেশন হবে

উদাহরণ: যদি ৩০ ফিট গভীরতায় N-Value পাওয়া যায় ৩৫, তাহলে সেখানে একটি শক্ত স্তর আছে বোঝা যায়। এন্ড বিয়ারিং পাইল সেই গভীরতা পর্যন্ত করা হবে।

এসপিটি টেস্ট করার সময় যে বিষয়গুলো নিশ্চিত করতে হবে

একটি নির্ভুল এসপিটি টেস্টের জন্য নিচের বিষয়গুলো খেয়াল রাখা জরুরি:

• সঠিক হ্যামার ওজন: অনেক ল্যাব স্ট্যান্ডার্ড ৬৩.৫ কেজির কম ওজনের হ্যামার ব্যবহার করে, যা ভুল রিডিং দেয়
• ফ্রি-ফল নিশ্চিত করা: হ্যামার যেন কোনো ঘর্ষণ ছাড়াই পড়ে
• গর্তের তলদেশ পরিষ্কার: SPT করার আগে গর্তের তলায় জমে থাকা মাটি পরিষ্কার করতে হবে
• সঠিক গভীরতায় টেস্ট: প্রতি ১.৫ মিটার বা তার কম অন্তর SPT করা উচিত
• পানির স্তর রেকর্ড করা: বোরিং হোলে পানির লেভেল নোট করা জরুরি

SPT টেস্ট রিপোর্ট কীভাবে পড়বেন?

একটি সয়েল টেস্ট রিপোর্টে বোরিং লগ (Boring Log) থাকে যেখানে দেখানো হয়:

• প্রতিটি গভীরতায় N-Value কত
• মাটির ধরন (বালি, কাদা, পলি ইত্যাদি)
• মাটির রং ও গন্ধ
• পানির স্তর
• SPT সংখ্যা গ্রাফ আকারে

ইঞ্জিনিয়াররা এই ডেটা বিশ্লেষণ করে সেফ বিয়ারিং ক্যাপাসিটি, পাইল ডিজাইন এবং ফাউন্ডেশন রিকমেন্ডেশন দেন।

ইনসাফ বিল্ডিং ডিজাইনের এসপিটি টেস্ট সার্ভিস

এই রিপোর্টের ওপর ভিত্তি করেই পাইলের গভীরতা এবং সাইজ নির্ভুলভাবে নির্ধারণ করা হয়, যা ভবনের দীর্ঘস্থায়ী স্থায়িত্ব নিশ্চিত করে।

ইনসাফ বিল্ডিং ডিজাইন লিমিটেড নিশ্চিত করে:

• ASTM স্ট্যান্ডার্ড মেনে SPT টেস্ট
• ক্যালিব্রেটেড যন্ত্রপাতি ব্যবহার
• অভিজ্ঞ জিওটেকনিক্যাল ইঞ্জিনিয়ার দ্বারা ফিল্ড সুপারভিশন
• বিস্তারিত বোরিং লগ ও এনালাইসিস
• ফাউন্ডেশন ডিজাইন রিকমেন্ডেশন

FAQs (সাধারণ জিজ্ঞাসা)

১. SPT টেস্ট কত গভীরতায় করা হয়?

উত্তর: সাধারণত প্রতি ১.৫ মিটার (৫ ফিট) বা তার কম অন্তর অন্তর SPT করা হয়। মোট গভীরতা ৫০-১০০ ফিট পর্যন্ত হতে পারে, যা সয়েল কন্ডিশনের উপর নির্ভর করে।

২. N-Value রিফিউজাল (Refusal) মানে কী?

উত্তর: যখন ৫০টি আঘাতেও স্যাম্পলার ১২ ইঞ্চি প্রবেশ করতে পারে না, তখন তাকে রিফিউজাল বলে। এর মানে সেখানে পাথর বা অত্যন্ত শক্ত স্তর আছে। এই স্তরে পাইল শেষ করা যেতে পারে।

৩. SPT ছাড়া কি অন্য কোনো টেস্ট আছে?

উত্তর: হ্যাঁ, আরও উন্নত টেস্ট আছে যেমন CPT (Cone Penetration Test), PMT (Pressuremeter Test)। তবে SPT সবচেয়ে জনপ্রিয় কারণ এটি সাশ্রয়ী এবং নির্ভরযোগ্য।

৪. N-Value কম হলে কী করতে হয়?

উত্তর: N-Value কম মানে মাটি দুর্বল। সেক্ষেত্রে গভীর পাইলিং করতে হবে যতক্ষণ না শক্ত স্তর (উচ্চ N-Value) পাওয়া যায়। কিছু ক্ষেত্রে মাটি উন্নতি (Soil Improvement) করতেও হতে পারে।
