ভূমিকা
ডিজাইন এবং রাজউক অ্যাপ্রুভাল শেষ, সয়েল টেস্টও সম্পন্ন। এবার মাঠে কাজ শুরুর পালা। আর কনস্ট্রাকশন সাইটে প্রথম এবং সবচেয়ে সংবেদনশীল কাজটি হলো "লে আউট (Layout)" দেওয়া।
কাগজে থাকা আর্কিটেকচারাল ডিজাইনকে বাস্তবে মাটির ওপর নিখুঁতভাবে তুলে আনার প্রক্রিয়াই হলো লে আউট। এই কাজে এক ইঞ্চি ভুল মানে পুরো বিল্ডিংয়ের কলাম, বিম, দেয়াল সবকিছুই ভুল জায়গায় চলে যাওয়া।
একটি ভুল লে-আউট আপনার লাখ টাকার বিনিয়োগকে ঝুঁকিতে ফেলতে পারে। তাই ইনসাফ বিল্ডিং ডিজাইনের আজকের এই গাইডে জানুন সঠিক নিয়ম এবং যে ভুলগুলো কখনই করা উচিত নয়।
বিল্ডিং লে আউট কী এবং কেন গুরুত্বপূর্ণ?
লে আউট (Layout) হলো আর্কিটেকচারাল এবং স্ট্রাকচারাল ড্রয়িং অনুযায়ী সাইটের মাটিতে বিল্ডিংয়ের প্রতিটি কলাম, দেয়াল, এবং অন্যান্য স্ট্রাকচারাল এলিমেন্টের সঠিক অবস্থান চিহ্নিত করার প্রক্রিয়া।
লে-আউট সঠিক না হলে যা হতে পারে:
- কলাম পজিশন ভুল হওয়া: কলাম যদি ড্রয়িং অনুযায়ী না হয়, পুরো বিল্ডিংয়ের লোড ডিস্ট্রিবিউশন ভুল হবে
- রুম সাইজ পরিবর্তন: ১২×১০ এর রুম হয়ে যেতে পারে ১১×১১
- সেটব্যাক ভায়োলেশন: রাজউক/CDA এর নিয়ম অনুযায়ী চারপাশে যে ফাঁকা জায়গা (Setback) রাখতে হয়, তা কম হয়ে গেলে অ্যাপ্রুভাল বাতিল হতে পারে
- প্রপার্টি লাইন এনক্রোচমেন্ট: প্রতিবেশীর জমিতে ঢুকে যাওয়া বা আইনি সমস্যা
- স্ট্রাকচারাল দুর্বলতা: ভুল পজিশনে কলাম থাকলে ভূমিকম্পে ঝুঁকি বাড়ে
বিল্ডিং এর লে আউট দেওয়ার নিয়ম ও পদ্ধতি
একটি বিল্ডিংয়ের লে আউট প্লান যদি এক ইঞ্চিও ভুল হয়, তবে পুরো বিল্ডিংয়ের কলাম ও বিমের পজিশন বাঁকা হয়ে যাবে। সঠিক লে আউট দেওয়ার বৈজ্ঞানিক পদ্ধতি এবং ধাপগুলো নিচে বিস্তারিত আলোচনা করা হলো:
ধাপ ১: সাইট পরিষ্কার ও সীমানা নির্ধারণ
প্রথমেই পুরো প্লট পরিষ্কার করে ডিজিটাল ল্যান্ড সার্ভে বা ভূমি জরিপের মাধ্যমে জমির প্রকৃত সীমানা (Boundary) নির্ধারণ করতে হবে।
এই পর্যায়ে করণীয়:
- সাইট থেকে গাছপালা, ঝোপঝাড়, পুরনো ধ্বংসাবশেষ সরিয়ে ফেলুন
- জমির দলিল এবং সার্ভে ম্যাপ অনুযায়ী চার কোণে পাকা পিলার বা মার্কার স্থাপন করুন
- প্রতিবেশীর সাথে সীমানা নিয়ে কোনো বিরোধ থাকলে তা আগেই সমাধান করুন
- টোটাল স্টেশন বা থিওডোলাইট দিয়ে সঠিক সীমানা যাচাই করুন
ধাপ ২: বেঞ্চমার্ক বা রেফারেন্স পয়েন্ট স্থাপন
রাস্তার লেভেল বা স্থায়ী কোনো স্ট্রাকচারকে রেফারেন্স পয়েন্ট বা বেঞ্চমার্ক হিসেবে ধরে নিতে হবে।
বেঞ্চমার্ক কী?
বেঞ্চমার্ক হলো একটি নির্দিষ্ট উচ্চতার রেফারেন্স পয়েন্ট যা থেকে সব লেভেল মাপা হয়। সাধারণত:
- রাস্তার সেন্টার লাইনের লেভেল
- প্রতিবেশী পাকা বিল্ডিংয়ের প্লিন্থ লেভেল
- সিটি কর্পোরেশনের দেওয়া অফিশিয়াল বেঞ্চমার্ক
এই বেঞ্চমার্ক থেকেই আপনার বিল্ডিংয়ের গ্রাউন্ড ফ্লোর লেভেল (GFL) ঠিক করা হবে।

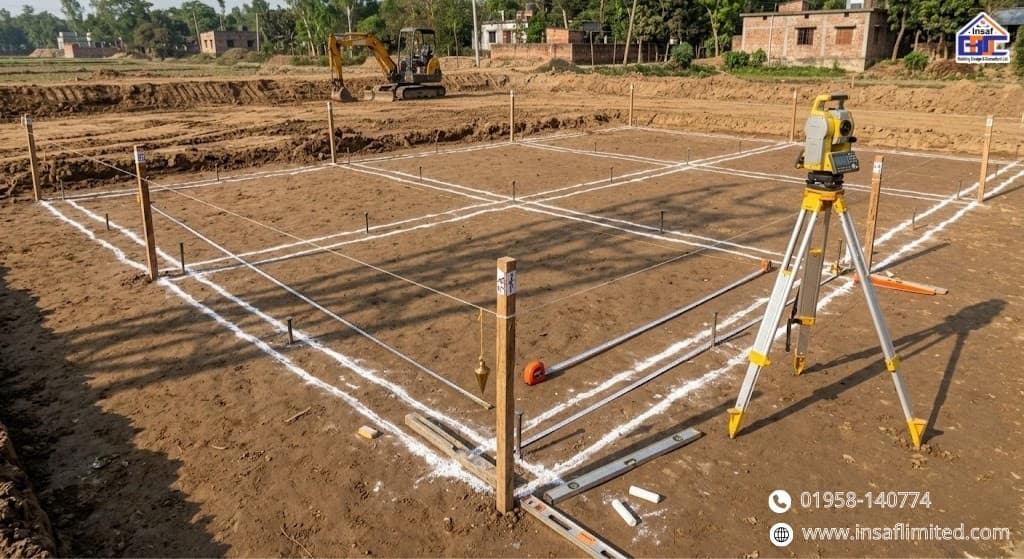

ধাপ ৩: গ্রিড লাইন তৈরি (সবচেয়ে গুরুত্বপূর্ণ)
আর্কিটেকচারাল ও স্ট্রাকচারাল ড্রয়িং অনুযায়ী সাইটের চারপাশে বাঁশের খুঁটি (Profile Board) পুঁতে সুতা টানতে হবে। এই সুতাগুলোই হলো বিল্ডিংয়ের এক্স ও ওয়াই (X & Y) অক্ষের গ্রিড লাইন।
গ্রিড লাইন তৈরির পদ্ধতি:
- প্লট কর্নার থেকে শুরু: জমির এক কোণ থেকে সেটব্যাক দূরত্ব মেপে প্রথম কলাম লাইন ঠিক করুন
- প্রোফাইল বোর্ড স্থাপন: বিল্ডিং এলাকার ৩-৪ ফিট বাইরে শক্ত করে বাঁশ বা কাঠের ফ্রেম পুঁতে দিন
- সুতা টানা: প্লাম্বলাইন বা লেজার লেভেল ব্যবহার করে একদম সোজা সুতা টানুন
- গ্রিড নম্বরিং: ড্রয়িং অনুযায়ী প্রতিটি গ্রিড লাইনে A, B, C... এবং 1, 2, 3... নম্বর দিন
প্রো টিপ: প্রোফাইল বোর্ড এমনভাবে লাগান যেন খনন বা কাজের সময় এগুলো নষ্ট না হয়। প্রয়োজনে স্থায়ী মার্কার হিসেবে কংক্রিটের ছোট পিলার ব্যবহার করুন।
ধাপ ৪: কলামের পজিশন মার্কিং
সুতাগুলোর ক্রস পয়েন্ট বা ছেদবিন্দু থেকে ওলন (Plumb bob) ঝুলিয়ে মাটির ওপর কলামের সেন্টার পয়েন্ট বের করা হয় এবং সেখানে চুন দিয়ে দাগ দেওয়া হয়।
নিখুঁত মার্কিং এর পদ্ধতি:
- গ্রিড লাইনের ছেদবিন্দুতে প্লাম্ব বব (লম্বা সুতায় বাঁধা ভারী ওজন) ঝুলিয়ে দিন
- প্লাম্ব বব যেখানে মাটি স্পর্শ করবে, সেটিই কলামের সেন্টার পয়েন্ট
- চুন বা স্প্রে পেইন্ট দিয়ে স্পষ্ট মার্ক করুন
- ছোট কাঠের পেগ বা লোহার রড পুঁতে দিয়ে স্থায়ী মার্ক রাখুন
- প্রতিটি কলাম পয়েন্টে নম্বর লিখে রাখুন (যেমন: C-A1, C-B2...)
ধাপ ৫: ডায়াগোনাল (Diagonal) চেক - শতভাগ নির্ভুলতার নিশ্চয়তা
লে আউট নিখুঁত হয়েছে কিনা তা নিশ্চিত করতে অতিভুজ বা ডায়াগোনাল চেক করতে হয়। পিথাগোরাসের সূত্র (৩-৪-৫ মেথড) ব্যবহার করে প্রতিটি কোণ ঠিক ৯০ ডিগ্রি আছে কিনা তা ১০০% নিশ্চিত করতে হবে।
৩-৪-৫ মেথড কীভাবে কাজ করে?
যেকোনো আয়তক্ষেত্রের কোণ ৯০ ডিগ্রি কিনা তা যাচাই করার সবচেয়ে সহজ পদ্ধতি:
- এক বাহু থেকে ৩ ফিট (বা ৩ মিটার) মাপুন
- লম্ব বাহু থেকে ৪ ফিট (বা ৪ মিটার) মাপুন
- এই দুই পয়েন্টের মধ্যকার সরাসরি দূরত্ব (কর্ণ) ঠিক ৫ ফিট (বা ৫ মিটার) হতে হবে
যদি ৫ ফিট না হয়, তাহলে কোণ ৯০ ডিগ্রি নয়। পুনরায় সমন্বয় করতে হবে।
অতিরিক্ত যাচাইকরণ:
- ডায়াগোনাল সমান কিনা: আয়তক্ষেত্রের দুই কর্ণের দৈর্ঘ্য সমান হতে হবে
- সমান্তরাল বাহু: বিপরীত দুই বাহু একদম সমান দূরত্বে থাকতে হবে
- টোটাল স্টেশন চেক: বড় প্রজেক্টে ডিজিটাল সার্ভে ইকুইপমেন্ট দিয়ে ভেরিফাই করুন
যে ভুলগুলো কখনোই করা যাবে না
লে-আউট মার্কিং এ কিছু সাধারণ ভুল যা মারাত্মক পরিণতি ডেকে আনতে পারে:
১. সাধারণ ফিতা ব্যবহার করা
তাপমাত্রায় সাধারণ কাপড়ের ফিতা প্রসারিত হতে পারে, এমনকি ১-২ মিমি ভুল হলেও ১০০ ফিট দূরত্বে তা কয়েক ইঞ্চি ভুল হয়ে যায়।
সমাধান: সবসময় স্টিল টেপ বা ফাইবারগ্লাস টেপ ব্যবহার করুন। এগুলো তাপ-আর্দ্রতায় পরিবর্তন হয় না।
২. সেটব্যাক (Setback) ঠিকমতো না ছাড়া
রাজউক, CDA বা অন্যান্য ডেভেলপমেন্ট অথরিটির নিয়ম অনুযায়ী চারপাশের খালি জায়গা (Setback) ঠিকমতো না ছাড়লে:
- বিল্ডিং পারমিট বাতিল হতে পারে
- পরবর্তীতে ভাঙতে হতে পারে
- জরিমানা বা আইনি ঝামেলা
সমাধান: অ্যাপ্রুভড প্ল্যান দেখে সেটব্যাক ডিসটেন্স ডাবল-চেক করুন এবং একটু বেশি মার্জিন রাখুন।
৩. সুতা সরে গেলে পুনরায় চেক না করা
বাতাস বা মানুষের ধাক্কায় সুতা সরে গেলে পুনরায় চেক না করে কাজ চালিয়ে যাওয়া।
সমাধান: প্রতিদিন কাজ শুরুর আগে এবং প্রতিটি খনন/কংক্রিটিং এর আগে লে-আউট রি-চেক করুন।
৪. লেভেলিং এ ভুল
একটি রুম এক দিকে ১ ইঞ্চি নিচু থাকলে পানি জমবে, ফ্লোরিং সমস্যা হবে।
সমাধান: ডাম্পি লেভেল বা লেজার লেভেল ব্যবহার করুন। সব পয়েন্টে লেভেল মার্ক করুন।
৫. ড্রয়িং ছাড়া কাজ করা
অনেক সময় ঠিকাদাররা "অভিজ্ঞতা" দিয়ে কাজ করতে চান। কিন্তু প্রতিটি বিল্ডিং ইউনিক।
সমাধান: সাইটে সবসময় অ্যাপ্রুভড আর্কিটেকচারাল ও স্ট্রাকচারাল ড্রয়িং রাখুন।
৬. প্রতিবেশীর সীমানা যাচাই না করা
অনেক সময় পুরনো বিল্ডিং এনক্রোচ করে থাকে। সেটাকে রেফারেন্স ধরলে আপনিও ভুল করবেন।
সমাধান: জমির অরিজিনাল সার্ভে ম্যাপ এবং দলিল অনুযায়ী সীমানা ঠিক করুন।
আধুনিক লে-আউট প্রযুক্তি
বর্তমানে ডিজিটাল প্রযুক্তি ব্যবহার করে আরও নির্ভুল লে-আউট করা সম্ভব:
- টোটাল স্টেশন (Total Station): ডিজিটাল থিওডোলাইট যা ১ মিমি পর্যন্ত নির্ভুলতা দেয়
- লেজার লেভেল: স্বয়ংক্রিয়ভাবে সমতল লাইন তৈরি করে
- GPS সার্ভে: বড় প্রজেক্টে স্যাটেলাইট-বেসড সার্ভে
- BIM (Building Information Modeling): ৩D মডেল থেকে সরাসরি সাইটে লে-আউট
ইনসাফ বিল্ডিং ডিজাইনের লে-আউট সার্ভিস
একটি প্রিমিয়াম এবং ত্রুটিমুক্ত কনস্ট্রাকশন নিশ্চিত করতে দক্ষ ইঞ্জিনিয়ার দ্বারা সাইট সুপারভিশন করানো অপরিহার্য। ইনসাফ বিল্ডিং ডিজাইন লিমিটেডের অভিজ্ঞ টিম লে আউট থেকে শুরু করে প্রজেক্ট হ্যান্ডওভার পর্যন্ত প্রতিটি ধাপে শতভাগ গুণগত মান বজায় রাখে।
আমরা প্রদান করি:
- টোটাল স্টেশন ব্যবহার করে ডিজিটাল সার্ভে
- নিখুঁত লে-আউট মার্কিং ও ভেরিফিকেশন
- সেটব্যাক কমপ্লায়েন্স চেক
- প্রতিটি ধাপে ডকুমেন্টেশন ও ফটোগ্রাফি
- নিয়মিত সাইট ভিজিট ও কোয়ালিটি কন্ট্রোল
- আর্কিটেক্ট ও স্ট্রাকচারাল ইঞ্জিনিয়ারের সমন্বিত সুপারভিশন
মনে রাখবেন, একবার ভুল লে-আউট দিয়ে কাজ শুরু করলে পুরো বিল্ডিং ভুল হয়ে যাবে। লে-আউটে বিনিয়োগ করা মানে আপনার পুরো প্রজেক্টকে সুরক্ষিত করা।
FAQs (সাধারণ জিজ্ঞাসা)
১. লে-আউট মার্কিং করতে কত খরচ হয়?
উত্তর: ছোট রেসিডেনশিয়াল প্রজেক্টের জন্য ১৫,০০০-৩০,০০০ টাকা। বড় কমার্শিয়াল প্রজেক্টে ৫০,০০০-১,৫০,০০০ টাকা পর্যন্ত হতে পারে, যা প্রজেক্টের সাইজ ও কমপ্লেক্সিটির ওপর নির্ভর করে।
২. লে-আউট দিতে কত সময় লাগে?
উত্তর: সাধারণ ৩-৫ কাঠা প্লটের জন্য ১-২ দিন। সাইট পরিষ্কার এবং প্রস্তুতি সহ মোট ৩-৪ দিন সময় নিন। জটিল ডিজাইনে আরও বেশি সময় লাগতে পারে।
৩. কি কি যন্ত্রপাতি লাগে?
উত্তর: মিনিমাম: স্টিল টেপ, প্লাম্ব বব, ডাম্পি লেভেল, স্পিরিট লেভেল, চুন/স্প্রে পেইন্ট। প্রফেশনাল: টোটাল স্টেশন, লেজার লেভেল, GPS ডিভাইস।
৪. লে-আউট একবার দিলেই হবে?
উত্তর: না। প্রতিটি ফ্লোরে, প্রতিটি কলাম কাস্টিং এর আগে এবং বিম-স্ল্যাবের আগে লে-আউট পুনরায় চেক করতে হবে। এটি একটি চলমান প্রক্রিয়া।
৫. সেটব্যাক কতটুকু রাখতে হয়?
উত্তর: রাজউক এলাকায়: সামনে ৫-১০ ফিট, দুই পাশে ৫ ফিট, পেছনে ১০ ফিট (প্লট সাইজ ও লোকেশন অনুযায়ী পরিবর্তনশীল)। অ্যাপ্রুভড প্ল্যানে স্পষ্ট উল্লেখ থাকবে।
